详细介绍：
技术特点：

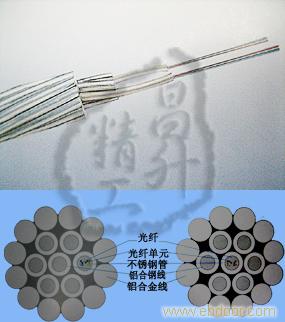

激光密封焊接的不锈钢松套管可以为光纤提供机械性能保护和过热保护;高抗拉强度,长跨距,耐形变设计;出色的防潮及防氢损设计;光纤超过12芯快速识别设计;添加高模量芳纺纱,减少了光缆外径,限度的降低了对杆塔的附加载荷;安装时无需防退扭装置;提供客制化要求的光缆设计.
光缆用途：
替换现有地线,改造电力光通信线路;在新建架空电力线时,与地线同步规划设计;为不锈钢光纤传输单元提供保护;传导故障短路电流并提供抗雷击保护.
|
名 称 |
根数 |
名 称 |
根数 |
原材料直径 |
|
光纤 |
G.652 |
12 |
G.655 |
0 |
|
|
单位 |
|
中 心 |
SUS 管 |
1 |
芯数 |
12 |
管径 |
3.20 |
mm |
|
第1层 |
20.3%AS线 |
6 |
AA线 |
0 |
线径 |
3.20 |
mm |
|
绞合：中心线与各层之间填充防蚀油膏 |
|
最外层绞合方向为“右”向（Z-stranding） |
|
光缆直径 |
9.60 |
mm |
|
光缆重量： |
348 |
kg/km |
|
承载截面积 |
48.0 |
mm2 |
|
AS面积 |
48.25 |
mm2 |
|
AA面积 |
0.00 |
mm2 |
|
标称抗张强度（RTS） |
59.5 |
kN |
|
杨氏模量（E-Modulus) |
162.00 |
kN/mm2 |
|
热膨胀系数 |
13.0 |
×10-6/℃ |
|
允许工作应力 (MAT) ( 40% RTS) |
493.2 |
N/mm2 |
|
每日应力（EDS) (16%~25% RTS) |
197.3 |
308.3 |
N/mm2 |
|
极限特殊应力 (70% RTS) |
863.1 |
N/mm2 |
|
直流电阻 |
(0.3s, 40℃~300℃) |
1.782 |
Ω/km |
|
短路电流 |
7.3 |
kA |
|
短路电流容量I2t |
15.9 |
kA2s |
|
最小弯曲半径： |
施工： |
192 |
mm |
|
运行： |
144 |
mm |
|
安装温度 |
-10~+50 |
℃ |
|
运输和运行温度 |
-40~+80 |
℃ |
